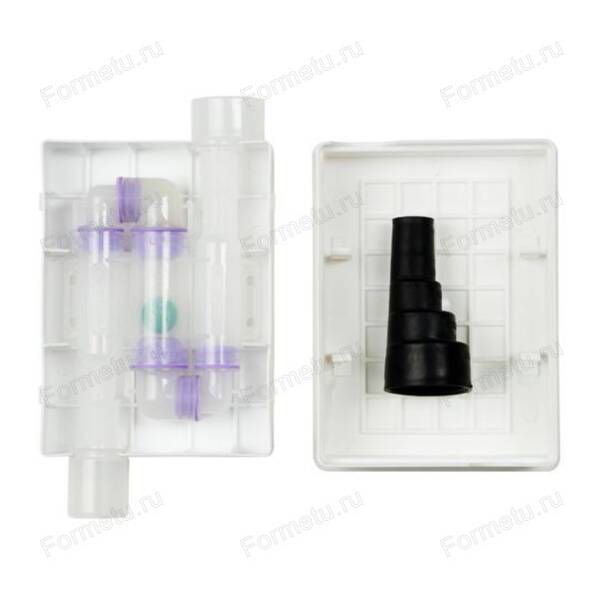

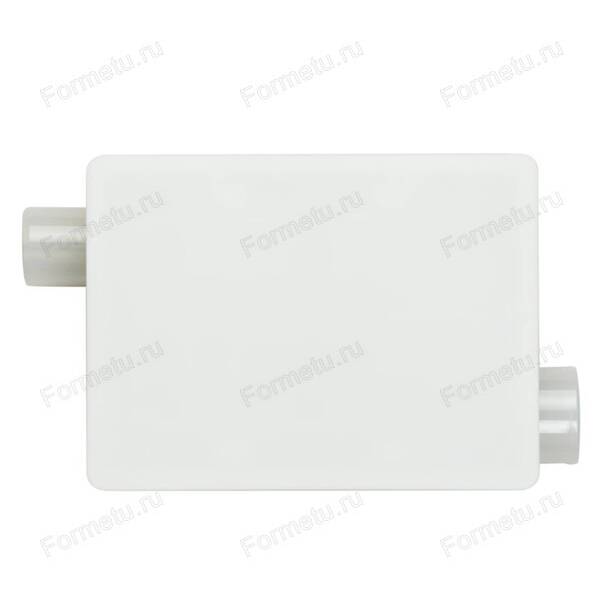

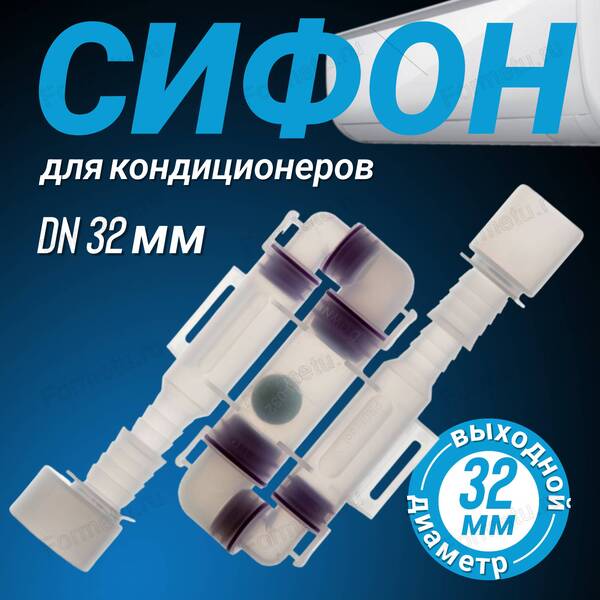

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93 мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой.
Входной патрубок 32 мм под пайку ПП трубы с эластичным переходником для подсоединения труб 16, 20, 25 мм. Выпускной патрубок 16, 20, 32 мм.

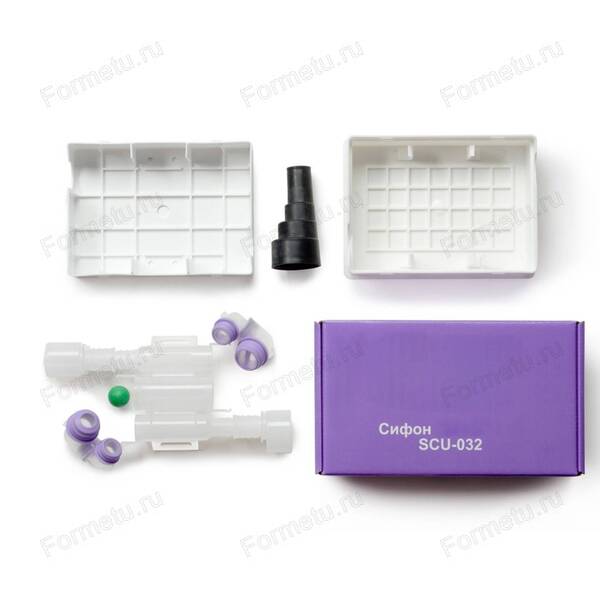

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков.

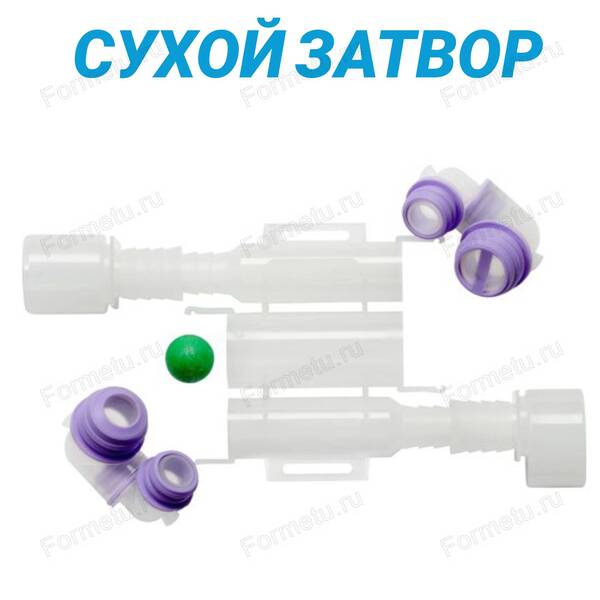

Патрубки имеют гидрозатвор высотой 93 мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.
Пропускная способность – 0,09 л/с
Рабочий диапазон температуры стоков – от 0 до 100°С
Срок службы: не менее 50 лет.
Сифон встраивается вертикально в магистраль водоотведения конденсата от кондиционера в канализацию.

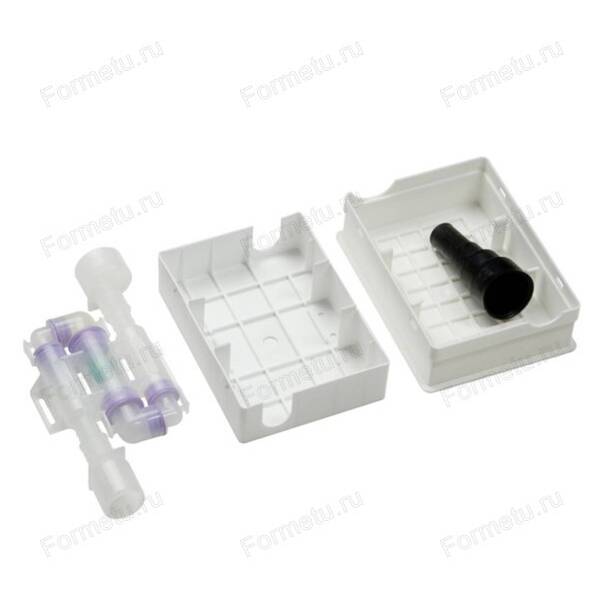

Корпус сифона монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.
К входному и выпускному патрубку подсоединяются трубопроводы.
Перед заделкой трубопроводов провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».
Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки.
После проведения испытания и завершения отделки стены, верхняя часть монтажной коробки отрезается вровень к поверхности стены по углубленным ребрам.
Затем крышка отрезается по ближайшему углублению на ребрах и закрывается на пружинные зажимы к нижней части монтажной коробки.
1. Сифон монтируется сразу на стену. Он может быть установлен как в монтажной коробке так и без нее. К месту установки необходим доступ для дальнейшего обслуживания сифона. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.
2. К входному и выпускному патрубку подсоединяются трубопроводы.
3. Необходимо провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».
Обслуживание сифона для сбора конденсата от систем кондиционирования воздуха:
1. Снять декоративную крышку.
2. Вынуть из корпуса сифона уголки верхние и нижние. Снимая нижние, будьте аккуратны т.к. там будет шарик.
3. Промыть сифон и уголки.
4. Установить декоративную крышку.
ВНИМАНИЕ!!! РЕКОМЕНДУЕТСЯ ПЕРЕД КАЖДЫМ СЕЗОННЫМ ИСПОЛЬЗОВАНИЕМ КОНДИЦИОНЕРА ПРОДЕЛЫВАТЬ ДАННУЮ ПРОЦЕДУРУ ВО ИЗБЕЖАНИЕ ЗАСОРЕНИЯ.
Не допускаются удары и другие воздействия, приводящие к механическим или термическим повреждениям корпуса сифона и его деталей.
В комплекте переходная муфта для соединения дренажных труб диаметром 15 мм, 20 мм, 24 мм, 32 мм и 38 мм.
