Муфта проходная для труб 63 и 75 мм
ГВР ф63/75 (комплектация 1) с болтами

Комплектации проходных муфт ГВР:
Комплектация 1 - 1 мет.кольцо + болты (этот товар)
Комплектация 1/1 - 1 мет.кольцо + саморезы
Комплектация 1/2 - 1 мет.кольцо + анкерные болты
Комплектация 1/3 - 1 пластик.кольцо + болты
Комплектация 2 - 2 мет.кольца: 1 со шпильками+1 с отверстиями
Комплектация 2/1 - 2 мет.кольца + болты
Комплектация 2/2 - 2 пластик.кольца + болты

Бренд: ГЕРМО-С
Наличие на складе:  где в наличии
Код товара: 96993996
Артикул: ГВР 63/75 (к1)
Вес с упаковкой, кг: 0.48
Габариты упаковки, мм: 156 x 156 x 85
длина х ширина х высота
1140

Характеристики Муфта проходная для труб 63 и 75 мм ГВР ф63/75 (комплектация 1) с болтами

Комплектация
1 фланец+болты
1 металлическое кольцо + болты
Комплектность

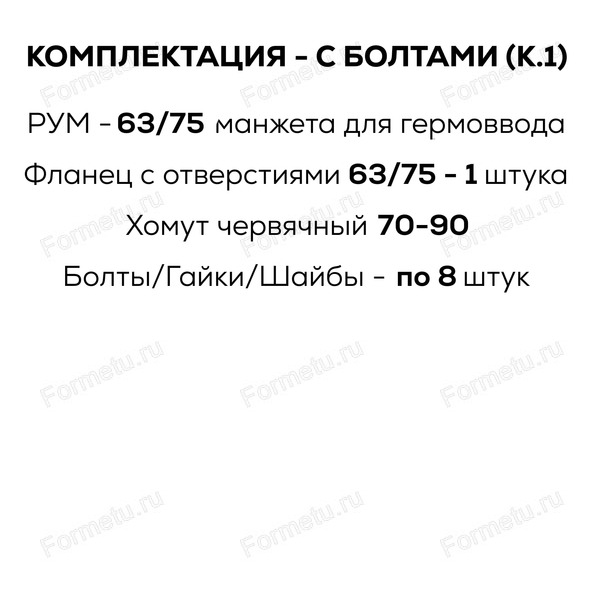

Что входит в комплект
Фланец металлический с отверстиями - 1 шт. Хомут червячный - 1 шт. Болт + гайка + шайба - 8 шт. Манжета резиновая - 1 шт.
Подходит для труб внешним диаметром
75 мм 63 мм
Материал манжеты
Резина маслобензостойкая
Наружный диаметр
156 мм
Материал фланца
Сталь (2,5 мм)
Вид фитинга
Муфта проходная
Цвет
Черный
Для стенки толщиной до
Обусловлено длиной болтов мм
Чем длиннее болты, тем шире может быть стенка
Толщина основания
7 мм
Количество болтов
8 шт
Диаметр болтов
6 мм
Длина болтов
40 мм
Размер ключа
Резьба (м - метрическая) - размер ключа М1 - 3.2 М1.2 - 3.2 М1.4 - 3.2 М1.6 - 3.2 М2 - 4 М2.5 - 5 М3 - 5.5 М4 - 7 М5 - 8 М6 - 10 М7 - 11 М8 - 13 М10 - 17 (16) М12 - 19 (18) М14 - 22 (21) М16 - 24 М18 - 27 М20 - 30 М22 - 32 (34)
10 мм
Диаметр шайб
16 мм
Толщина прижимного кольца или фланца
2.5 мм
Количество установочных отверстий
8 шт
Диаметр установочных отверстий
7 мм
Тип соединения
Фланцевое
Гарантия
с момента приобретения изделия - 1 год
Сфера применения
Водопровод Энергетика Технический трубопровод Сантехника Канализация Газопровод/нефтепровод
Оттенок и цвет товаров могут отличаться от указанных на сайте. Изображения в карточке товара могут отображать вариант использования товара.

Описание Муфта проходная для труб 63 и 75 мм ГВР ф63/75 (комплектация 1) с болтами

Гермовводы ГВР для труб бывают следующих комплектаций:

Комплектация 1       (1 металлическое кольцо с отверстиями + Болты + Гайки)

Комплектация 1/1   (1 металлическое кольцо с отверстиями + Саморезы)

Комплектация 1/2   (1 металлическое кольцо с отверстиями + Анкерные болты)

Комплектация 1/3   (1 пластиковое кольцо с отверстиями + Болты + Гайки)

Комплектация 2       (1 металлическое кольцо со шпильками + 1 металлическое кольцо с отверстиями + Гайки)

Комплектация 2/1   (2 металлических кольца с отверстиями + Болты + Гайки)

Комплектация 2/2   (2 пластиковых кольца с отверстиями + Болты + Гайки)





Комплектации отличаются:
- количеством колец (фланцев) для крепления
- материалом колец (фланцев) для крепления
- способом крепежа (болты, саморезы или анкеры).
Резиновая манжета во всех комплектациях одинаковая для каждого типоразмера.
Червячный хомут крепко обжимает резиновую манжету вокруг трубы.



В названии гермоввода есть цифры – 63/75. Это означает, что гермоввод подходит для трубы с внешним диаметром 63 мм и для трубы с внешним диаметром 75 мм.

Информация по монтажу.
Для того, чтобы установить данный гермоввод на трубу диаметром 75 мм необходимо верхнюю часть (63 мм) отрезать канцелярским ножом.



Муфта проходная для труб 63/75 (комплектация 1) ГВР (Гермо-С) служит для герметичного ввода трубы. Купить ее по низкой цене с доставкой можно в интернет-магазине formetu.ru. У нас вы найдете технические характеристики, отзывы и описание товара.
