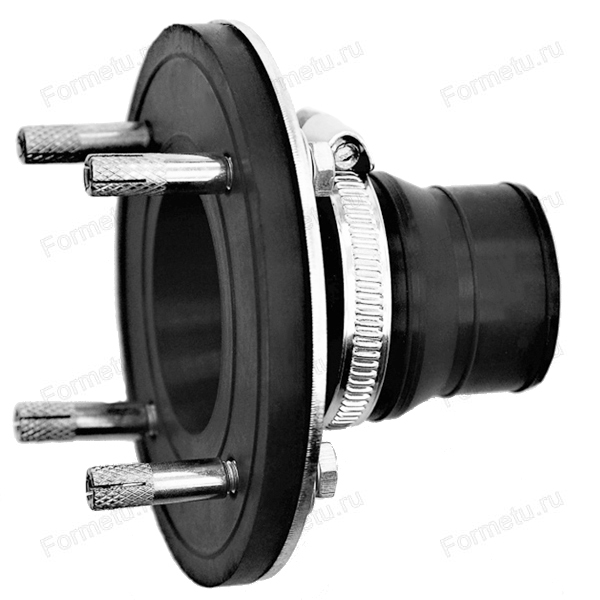

Муфта проходная для труб диаметром 32 мм и 40 мм
ГВР ф32/40 (комплектация 1/2) с анкерами

Комплектации проходных муфт ГВР:
Комплектация 1 - 1 мет.кольцо + болты
Комплектация 1/1 - 1 мет.кольцо + саморезы
Комплектация 1/2 - 1 мет.кольцо + анкерные болты (этот товар)
Комплектация 1/3 - 1 пластик.кольцо + болты
Комплектация 2 - 2 мет.кольца: 1 со шпильками+1 с отверстиями
Комплектация 2/1 - 2 мет.кольца + болты
Комплектация 2/2 - 2 пластик.кольца + болты

Бренд: ГЕРМО-С
Наличие на складе:  где в наличии
Код товара: 74444484
Артикул: ГВР 32/40 (к1/2)
Вес с упаковкой, кг: 0.36
Габариты упаковки, мм: 105 x 105 x 70
длина х ширина х высота
756

Характеристики Муфта проходная для труб диаметром 32 мм и 40 мм ГВР ф32/40 (комплектация 1/2) с анкерами

Комплектация
1 фланец+анкерные болты
1 металлическое кольцо + анкерные болты
Комплектность
Что входит в комплект
Фланец металлический с отверстиями - 1 шт. Хомут червячный - 1 шт. Манжета резиновая - 1 шт. Анкер + болт + шайба - 4 шт.
Анкер забивной
Подходит для труб внешним диаметром
40 мм 32 мм
Материал манжеты
Резина маслобензостойкая
Наружный диаметр
105 мм
Материал фланца
Сталь (2,5 мм)
Вид фитинга
Муфта проходная
Цвет
Черный
Для стенки толщиной до
Обусловлено длиной болтов мм
Чем длиннее болты, тем шире может быть стенка
Толщина основания
7 мм
Количество болтов
4 шт
Диаметр болтов
6 мм
Длина болтов
40 мм
Размер ключа
Резьба (м - метрическая) - размер ключа М1 - 3.2 М1.2 - 3.2 М1.4 - 3.2 М1.6 - 3.2 М2 - 4 М2.5 - 5 М3 - 5.5 М4 - 7 М5 - 8 М6 - 10 М7 - 11 М8 - 13 М10 - 17 (16) М12 - 19 (18) М14 - 22 (21) М16 - 24 М18 - 27 М20 - 30 М22 - 32 (34)
10 мм
Диаметр шайб
16 мм
Длина анкера
25 мм
Диаметр анкера
8 мм
Толщина прижимного кольца или фланца
2.5 мм
Количество установочных отверстий
4 шт
Диаметр установочных отверстий
7 мм
Тип соединения
Фланцевое
Гарантия
с момента приобретения изделия - 1 год
Сфера применения
Технический трубопровод Сантехника Отопление Канализация Дренаж Газопровод/нефтепровод Водопровод Энергетика Теплый пол
Оттенок и цвет товаров могут отличаться от указанных на сайте. Изображения в карточке товара могут отображать вариант использования товара.

Описание Муфта проходная для труб диаметром 32 мм и 40 мм ГВР ф32/40 (комплектация 1/2) с анкерами

Гермовводы ГВР для труб бывают следующих комплектаций:

Комплектация 1       (1 металлическое кольцо с отверстиями + Болты + Гайки)

Комплектация 1/1   (1 металлическое кольцо с отверстиями + Саморезы)

Комплектация 1/2   (1 металлическое кольцо с отверстиями + Анкерные болты)

Комплектация 1/3   (1 пластиковое кольцо с отверстиями + Болты + Гайки)

Комплектация 2       (1 металлическое кольцо со шпильками + 1 металлическое кольцо с отверстиями + Гайки)

Комплектация 2/1   (2 металлических кольца с отверстиями + Болты + Гайки)

Комплектация 2/2   (2 пластиковых кольца с отверстиями + Болты + Гайки)





Комплектации отличаются:
- количеством колец (фланцев) для крепления
- материалом колец (фланцев) для крепления
- способом крепежа (болты, саморезы или анкеры).
Резиновая манжета во всех комплектациях одинаковая для каждого типоразмера.
Червячный хомут крепко обжимает резиновую манжету вокруг трубы.



В названии гермоввода есть цифры - 32/40. Это означает, что гермоввод подходит для трубы с внешним диаметром 32 мм и для трубы с внешним диаметром 40 мм.

Информация по монтажу.
Для того, чтобы установить данный гермоввод на трубу диаметром 40 мм необходимо верхнюю часть (32 мм) отрезать канцелярским ножом.
